廢氣治理工程－－美的櫻花工業園拋光粉塵處理工程
|
|
 |
 一、項目概況：

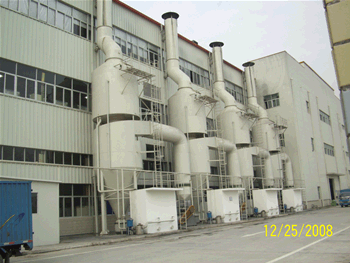

美的生活電器電水壺公司擬搬遷至北滘美的櫻花工業園。廠房有三層，高度18m，首層有13條拋光線，其中8條手工拋光線各配有8臺拋光機（5.5kw/臺），每2條線共用一套除塵設備，但套除塵設備處理風量為57600m3/h；另外4條半自動拋光線各配有4臺外拋機及2臺內拋機，每2條線共用一套除塵設備，單套除塵設備處理風量為24000m3/h；還有一條鍋蓋拋角線配有拋角機12臺，該生產線排風量20000m3/h。拋光工序排放的廢氣主要污染物為顆粒物、拋光蠟、不絨、磨料粉塵等。規劃的粉塵處理廠地為64.44m×6m+10×3=417m3，共有處理風量56700m3/h的除塵設備4套和處理風量25000m3/h的除塵設備3套。
廢氣排放執行廣東省地方標準《大氣污染物排放限值》（DB44/27-2001)二級標準（第二時段）：顆粒物排放濃度≤120mg/m3。
二、工藝技術介紹：
拋光廢氣經排氣罩、排風總管收集經引風機的抽吸作用，廢氣以大于20m/s的風速切線進入復合旋風噴霧除塵器。在旋風除塵段，廢氣將由直線運動變?yōu)閳A周運動，沿器壁自圓筒體呈螺旋形向下，朝錐形流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的處理甩向器壁。塵粒一旦與器壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面下落，進入排灰管。旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠攏。當氣流到達錐體下端某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由上而下繼續做螺旋形流動，經中心排氣筒上升進入噴霧段。
氣流在噴霧段先后經擋水板、換向板及分布板的整流后在塔內均勻上升，噴霧系統噴曬下來的噴滴接觸，氣體中的5-10μm以下的粉塵被水濕潤后增重落下而從斜底板沖出進入循環池。凈化氣體經雙折板式高效除霧器除霧后由排氣筒高空排放。 |
|
|
|
|
