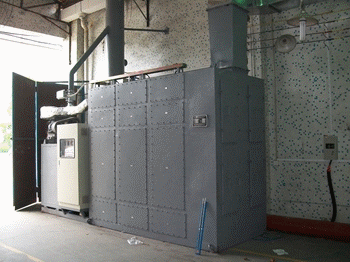

大氣污染治理設備－－FTX型揮發性有廢氣（VOCs）凈化裝置
|
 |
|
 |
 本裝置將預過濾+活性炭纖維吸附+催化燃燒再生多種工藝復合，同時將主體設備與引風機、控制箱采用統一機架組裝在一起的一體化有機廢氣凈化設備，使用于涂料、家電、家具、制鞋、制罐、印刷、木地板、汽車、摩托車等行業廢氣治理，最常見的污染物為苯、甲苯、二甲苯、苯乙烯、香蕉水、乙酸乙酯、丙酮等。
本裝置的主機-活性炭纖維吸附裝置設置有若干個獨立的吸附脫附室（一下稱為吸附室），每一吸附室內裝有一定數量的活性炭纖維吸附筒。吸附室進風口與預濾室連通，出風口與引風機連通，穿過吸附層，再由內筒經出口離開吸附室，在這過程中污染物被活性炭纖維表面豐富的微孔吸附，廢氣得以凈化。吸附室也連接了催化燃燒裝置，通過PLC控制系統及四通閥，先將一個達到飽和的吸附室離線吸附，解吸后的高濃度有機廢氣進入催化燃燒裝置，有機污染物在催化劑的作用下低溫燃燒分解為二氧化碳和水，解吸氣加鮮風后作為脫附熱氣，再對下一飽和的吸附室進行吸附，如此往復循環，實現連續運行。
本裝置采用了最先進的活性炭纖維吸附技術，貴金屬Pd，Pt等為主要活性組分催化劑技術和PLC控制技術。
本裝置具有多項專利:
發明專利：ZL200610037174.0
實用新型專利：ZL200620063294.3
本裝置的先進性：
1、節省能源、節省投資、節省運行費、節約用地；
2、凈化效率高，無二次污染；
3、自動化運行；
4、運輸安裝方便快捷；
5、吸附層阻力小，脫附速度快，操作安全。 |
產品規格表
型號 | 處理風量 m3/h | 外形尺寸 m | 運行功率 kw | 壓縮空氣消耗 m3/min | 吸附筒數量 | 吸附筒內口流速 m/s | 主閥直徑mm | 主閥流速 m/s | FTX-7.5 | 7500 | 5*1.7*2.8 | 12.4 | 0.1 | 24 | 6.8 | 200 | 13.2 | FTX-10 | 10000 | 5.4*2.*2.8 | 14.4 | 0.1 | 36 | 6 | 240 | 12.3 | FTX-15 | 15000 | 5.8*2.1*2.8 | 22.25 | 0.1 | 48 | 5.9 | 300 | 11.8 | FTX-20 | 20000 | 6*2.4*3 | 22.25 | 0.1 | 60 | 6.3 | 325 | 13.4 | FTX-25 | 25000 | 7.9*2.6*3.2 | 32.4 | 0.18 | 60 | 4.4 | 376 | 12.5 | FTX-30 | 30000 | 8.1*2.8*3.3 | 37.3 | 0.18 | 60 | 5.3 | 420 | 12 |
|
|
|
